觀光電梯
一方天地? 渾然天成
One natural of the world
與建筑，周?chē)沫h(huán)境融為一體，不僅成為建筑物的一部分，更為其添加一道移動的靚麗風景。
觀光電梯玻璃鋼結構不僅完美的展現了緊湊的空間和整體的美觀。平穩舒適的乘坐感覺，多種角度的梯外景觀，帶給用戶的是一份享受，一份新奇。

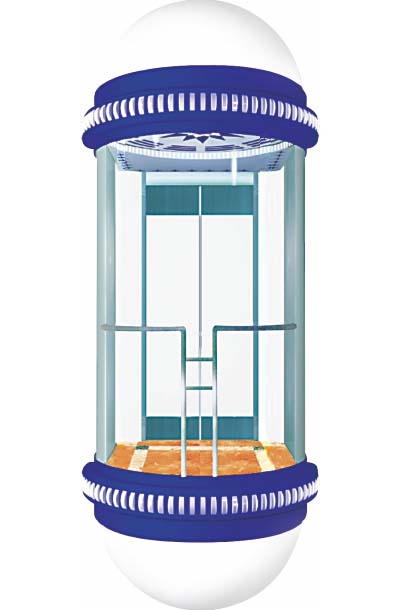

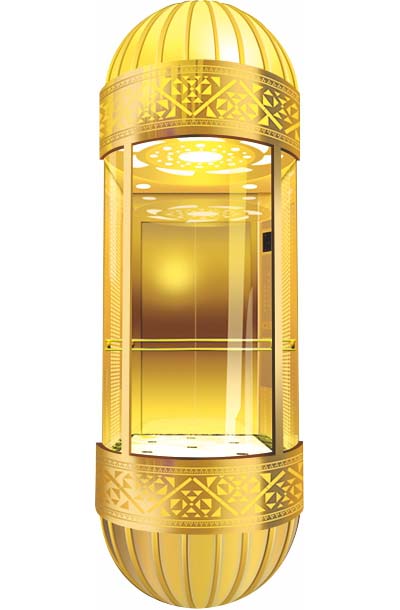

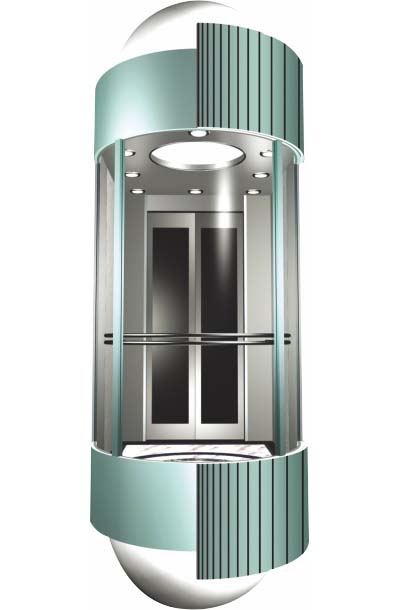

半圓型

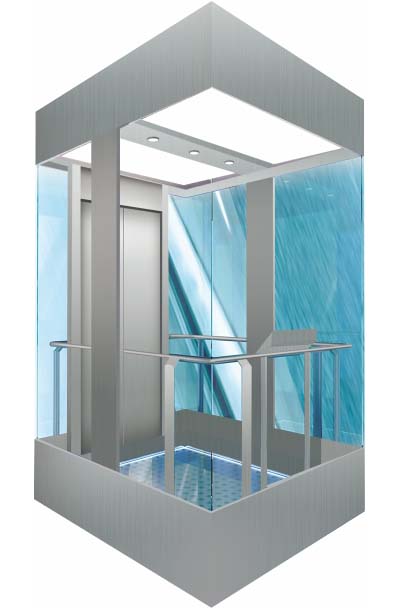

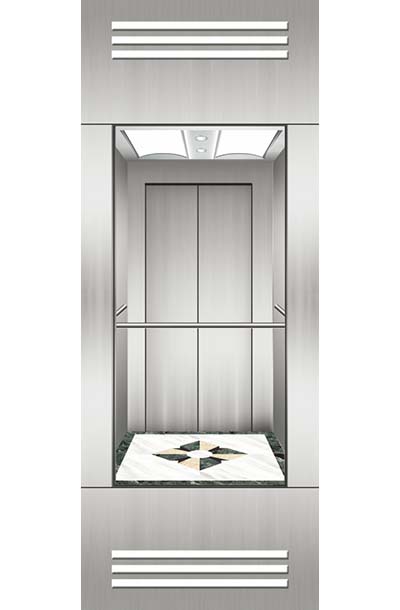

正方型

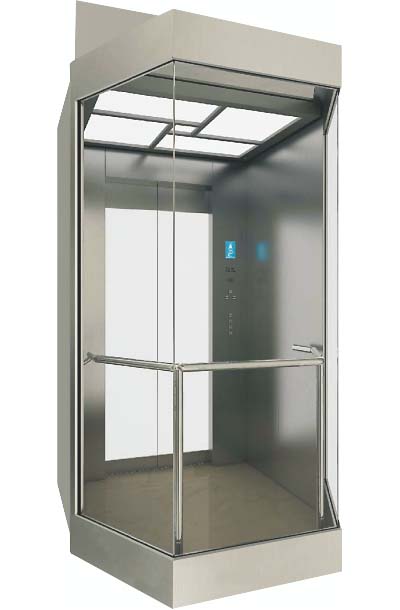

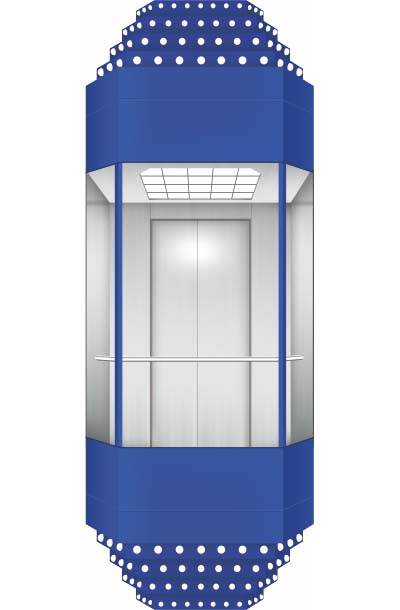

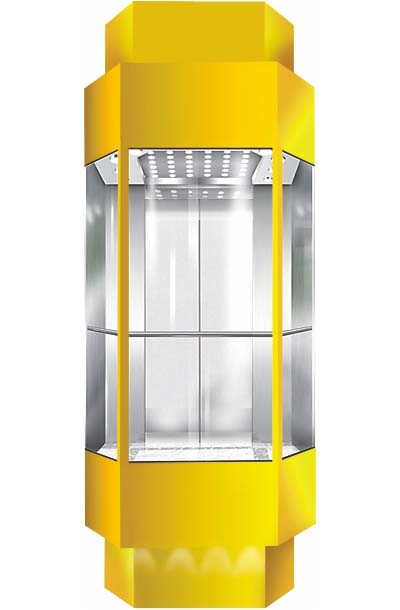

菱型
展望型

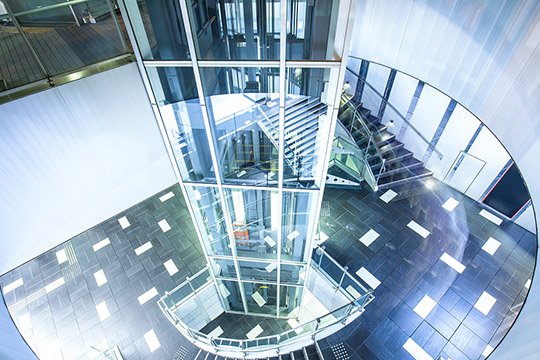

商超內觀光電梯效果圖

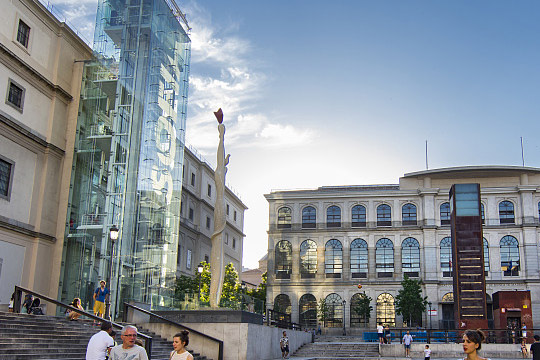

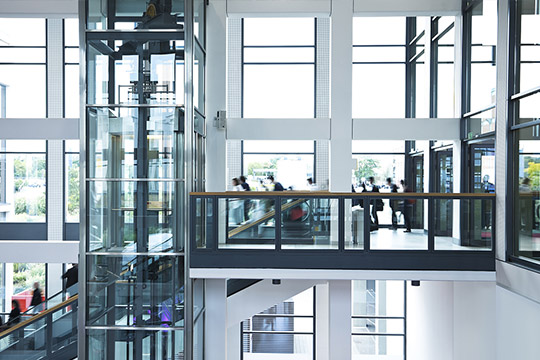

室外觀光電梯效果圖

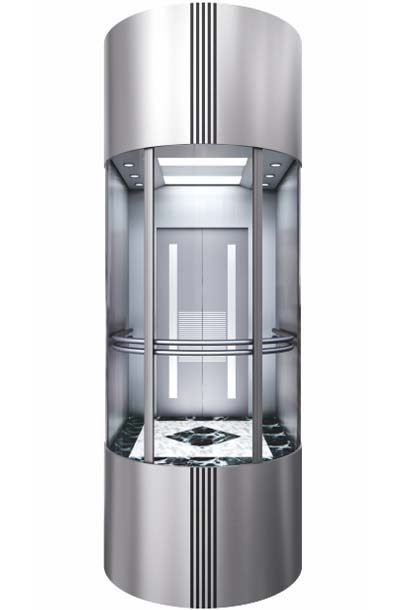

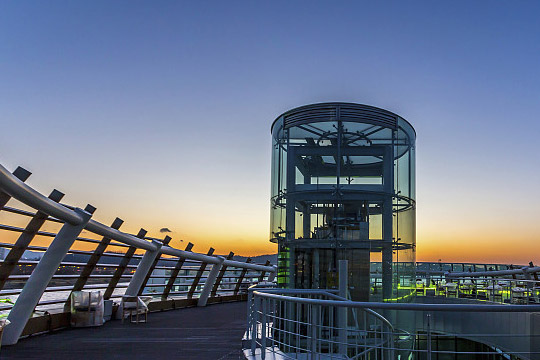

圓形觀光電梯效果圖

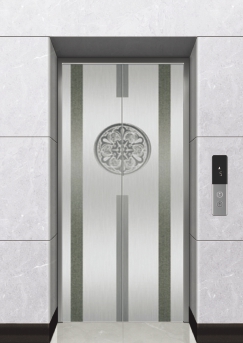

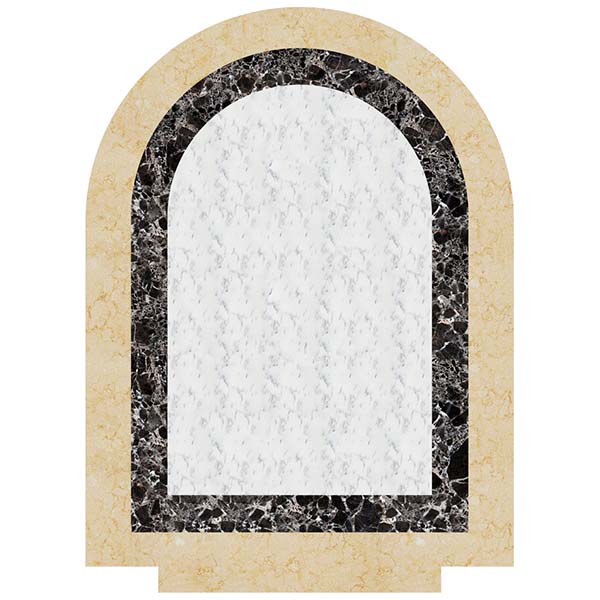

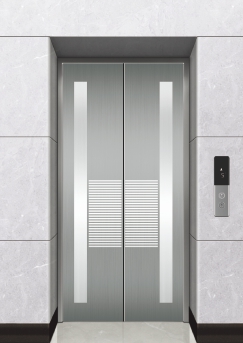

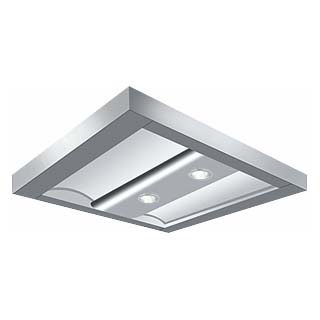

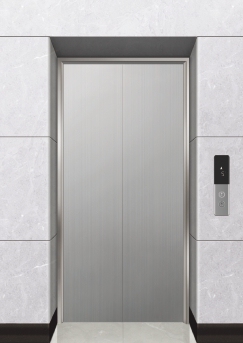

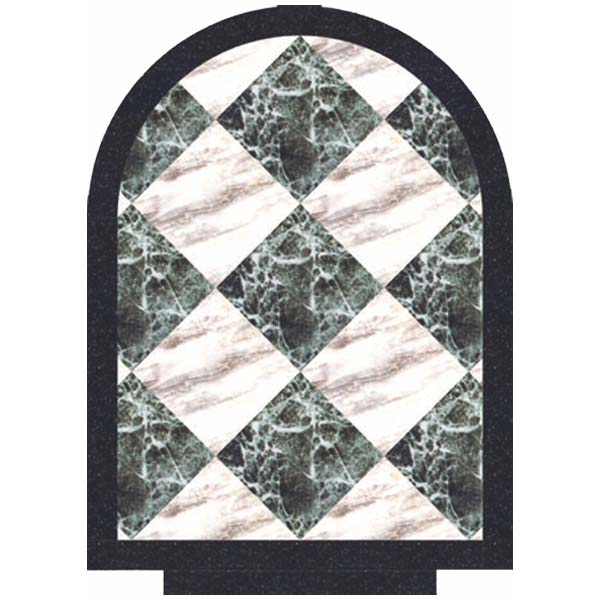

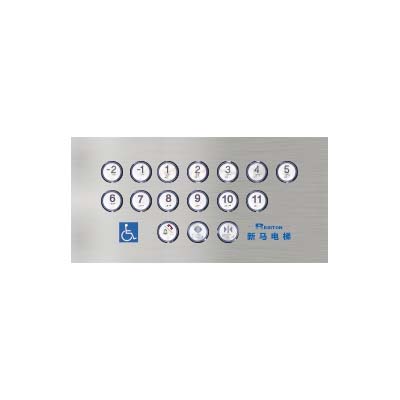

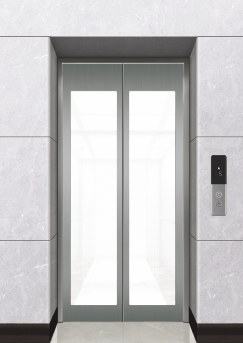

裝潢配置
Decoration

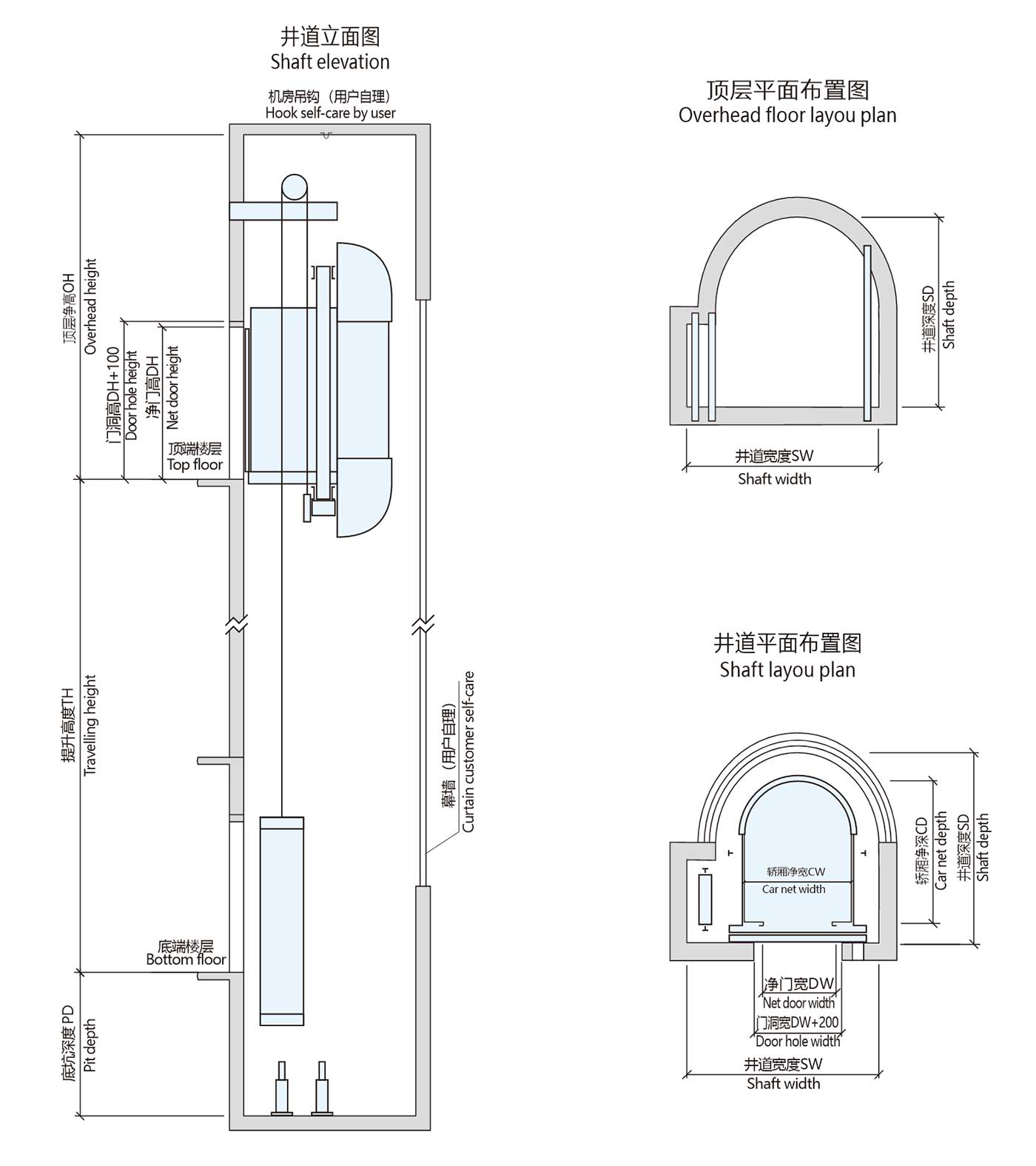

土建圖
Construction sketch
小機房觀光電梯（半圓形）
| 額定載重 Rated capacity |
乘客人數(人) Persons |
額定速度(m/s) Rated speed |
轎廂凈尺寸 Net size of car |
凈門尺寸 Net door size |
井道凈尺寸 Hoistway size |
機房尺寸 Machine room size |
||
| 寬×深 CW×CD |
寬×高 DW×DH |
寬×深 SW×SD |
底坑深 PD |
頂層高 OH |
寬×深×高 MW×MD×MH |
|||
| 630 | 8 | 1 | 1200×1400 | 800×2100 | 2300×2100 | 1800 | 4800 | 2300x2200x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 800 | 10 | 1 | 1400×1550 | 800×2100 | 2500×2200 | 1800 | 4800 | 2500x2250x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1000 | 13 | 1 | 1400×1800 | 900×2100 | 2500×2450 | 1800 | 4800 | 2500x2450x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1250 | 16 | 1 | 1600×1800 | 1000×2100 | 2700×2500 | 1800 | 4800 | 2700x2500x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1350 | 18 | 1 | 1600×1900 | 1000×2100 | 2700×2600 | 1800 | 4800 | 2700x2700x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1600 | 21 | 1 | 1600×2200 | 1100×2100 | 2800×2900 | 1800 | 4800 | 2800x2900x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 2000 | 26 | 1 | 1900×2200 | 1100×2100 | 3000×2900 | 1800 | 4800 | 2800x3000x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
小機房觀光電梯（菱形）
| 額定載重 Rated capacity |
乘客人數(人) Persons |
額定速度(m/s) Rated speed |
轎廂凈尺寸 Net size of car |
凈門尺寸 Net door size |
井道凈尺寸 Hoistway size |
機房尺寸 Machine room size |
||
| 寬×深 CW×CD |
寬×高 DW×DH |
寬×深 SW×SD |
底坑深 PD |
頂層高 OH |
寬×深×高 MW×MD×MH |
|||
| 630 | 8 | 1 | 1350×1250 | 800×2100 | 2400×1900 | 1800 | 4800 | 2350x1900x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 800 | 10 | 1 | 1350×1500 | 800×2100 | 2400×2150 | 1800 | 4800 | 2350x2150x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1000 | 13 | 1 | 1600×1500 | 900×2100 | 2600×2150 | 1800 | 4800 | 2600x2150x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1250 | 16 | 1 | 1800×1600 | 1000×2100 | 2800×2300 | 1800 | 4800 | 2800x2300x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1350 | 18 | 1 | 1600×1900 | 1000×2100 | 2700×2600 | 1800 | 4800 | 2700x2700x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1600 | 21 | 1 | 1900×1800 | 1100×2100 | 3000×2500 | 1800 | 4800 | 3000x2500x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 2000 | 26 | 1 | 1900×2200 | 1100×2100 | 3000×2900 | 1800 | 4800 | 2800x3000x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2.6 | 2206 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
小機房觀光電梯（矩形）
| 額定載重 Rated capacity |
乘客人數(人) Persons |
額定速度(m/s) Rated speed |
轎廂凈尺寸 Net size of car |
凈門尺寸 Net door size |
井道凈尺寸 Hoistway size |
機房尺寸 Machine room size |
||
| 寬×深 CW×CD |
寬×高 DW×DH |
寬×深 SW×SD |
底坑深 PD |
頂層高 OH |
寬×深×高 MW×MD×MH |
|||
| 630 | 8 | 1 | 1350×1150 | 800×2100 | 2200×1750 | 1800 | 4800 | 2100x2100x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 800 | 10 | 1 | 1350×1400 | 800×2100 | 2200×2000 | 1800 | 4800 | 2300x2100x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1000 | 13 | 1 | 1600×1400 | 900×2100 | 2500×2000 | 1800 | 4800 | 2500x2100x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1250 | 16 | 1 | 1800×1500 | 1000×2100 | 2700×2100 | 1800 | 4800 | 2700x2200x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1350 | 18 | 1 | 1800×1650 | 1000×2100 | 2700×2250 | 1800 | 4800 | 2700x2400x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 1600 | 21 | 1 | 2000×1700 | 1100×2100 | 2900×2300 | 1800 | 4800 | 2900x2400x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
| 2000 | 26 | 1 | 1900×2200 | 1100×2100 | 2800×2800 | 1800 | 4800 | 2800x2800x2400 |
| 1.5-1.75 | 2000 | 5000 | ||||||
| 2 | 2200 | 5200 | ||||||
| 3 | 2400 | 5400 | ||||||
無機房觀光電梯（半圓形）
| 額定載重 Rated capacity |
乘客人數(人) Persons |
額定速度(m/s) Rated speed |
轎廂凈尺寸 Net size of car |
凈門尺寸 Net door size |
井道凈尺寸 Hoistway size |
機房尺寸 Machine room size |
||
| 寬×深 CW×CD |
寬×高 DW×DH |
寬×深 SW×SD |
底坑深 PD |
頂層高 OH |
寬×深×高 MW×MD×MH |
|||
| 630 | 8 | 1 | 1200×1400 | 800×2100 | 2100×2100 | 2000 | 5600 | |
| 1.5-1.75 | 2200 | 5800 | ||||||
| 800 | 10 | 1 | 1400×1550 | 800×2100 | 2300×2250 | 2000 | 5600 | |
| 1.5-1.75 | 2200 | 5800 | ||||||
| 1000 | 13 | 1 | 1400×1800 | 900×2100 | 2400×2450 | 2000 | 5600 | |
| 1.5-1.75 | 2200 | 5800 | ||||||
| 1250 | 16 | 1 | 1600×1800 | 1000×2100 | 2600×2500 | 2000 | 5600 | |
| 1.5-1.75 | 2200 | 5800 | ||||||
| 1350 | 18 | 1 | 1600×1900 | 1000×2100 | 2700×2600 | 2000 | 5600 | |
| 1.5-1.75 | 2200 | 5800 | ||||||
| 1600 | 21 | 1 | 1600×2200 | 1100×2100 | 2700×2900 | 2000 | 5600 | |
| 1.5-1.75 | 2200 | 5800 | ||||||
| 2000 | 26 | 1 | 1900×2200 | 1100×2100 | 3000×2900 | 2000 | 5600 | |
| 1.5-1.75 | 2200 | 5800 | ||||||
